當前位置： 首頁 > 產品展示 > 屏蔽繞包材料

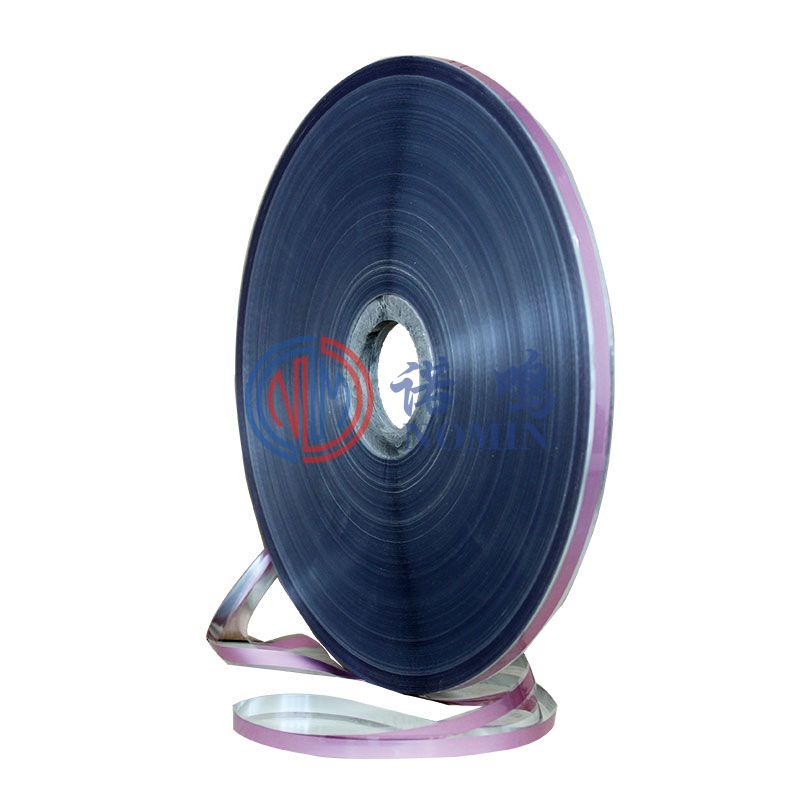

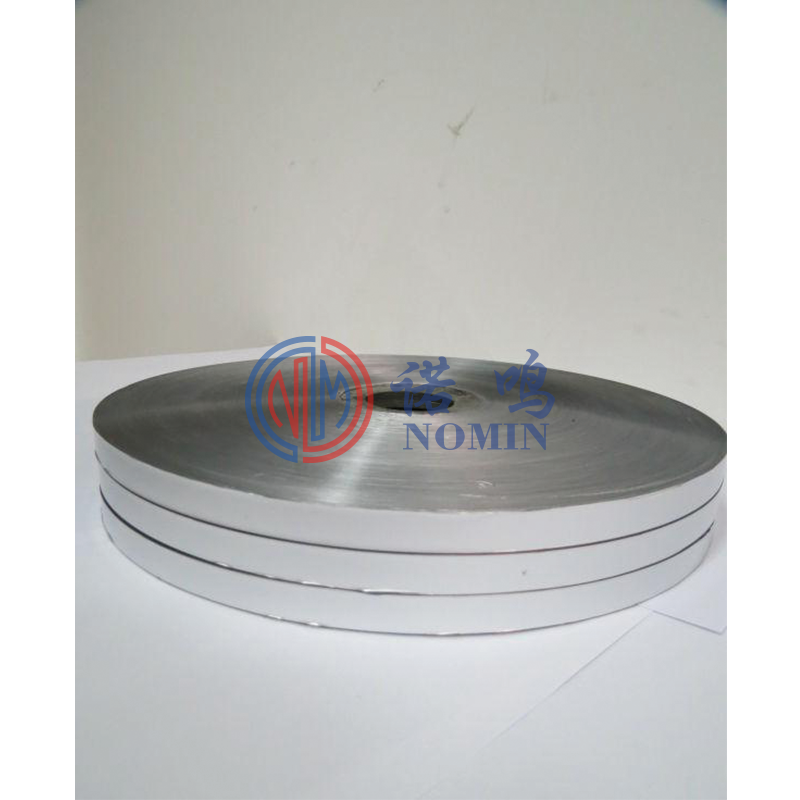

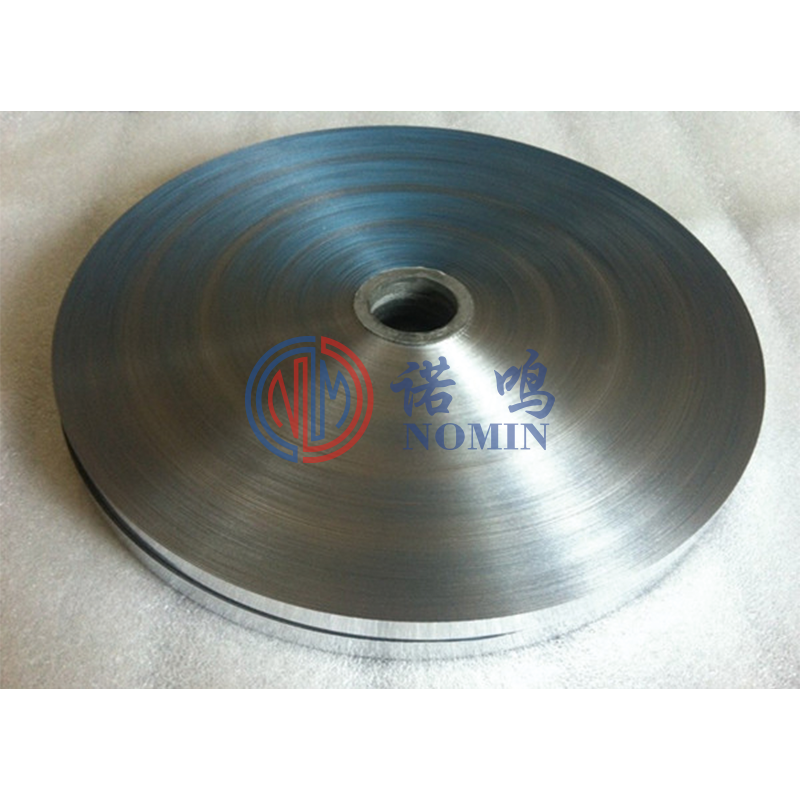

簡要描述：展翅鋁箔麥拉又叫蝶翼鋁箔麥拉,是將已分條的鋁箔麥拉帶與較寬的麥拉膜再做第二次精密復合。
更新時間：2021-05-18 11:18:43訪 問 量：相關文章
Articles詳細介紹
[產品說明]: 展翅鋁箔麥拉又叫蝶翼鋁箔麥拉,是將已分條的鋁箔麥拉帶與較寬的麥拉膜再做第二次精密復合。
[應用方式]: 主要用于需要外披覆絕緣的干擾屏蔽，側邊延伸的薄膜提供可靠的絕緣密閉效果。應用于對絞線，復合線，等多導體線材的干擾遮蔽，如控制線材，計算機用線及信號傳輸線材等，是DVI、HDMI、DP、RGB等高頻線材的必需材料。
一、主要技術指標：
產品規格 | 寬度 | 組成 | 伸長率 （%） | 抗張強度 （kgf/m2） | 基重 （g/m2） | 電阻 (Ωμ.mm) | ||
鋁厚 | 麥拉厚 | 麥拉厚 | ||||||
37μm | 6+9 | 7μm | 12μm | 12μm | 35↑ | 0.37↑ | 62.70 | 3800↓ |
40μm | 8+11 | 7μm | 12μm | 15μm | 35↑ | 0.38↑ | 63.45 | 5000↓ |
39μm | 8+11 | 9μm | 12μm | 12μm | 35↑ | 0.40↑ | 79.65 | 3800↓ |
42μm | 10+14 | 9μm | 12μm | 15μm | 35↑ | 0.40↑ | 70.45 | 5000↓ |
除以上規格外，其它可按客戶特殊要求單獨設計。 | ||||||||
二、顏色：常見顏色為藍色和銀色,還可根據需要做成紅色、綠色、金色等。
三、應用：主要應用于高頻通信、電子等電線電纜之EMI屏蔽包材用。在DVI、HDMI、DP等高頻線纜中，在為版本和工藝的特殊要求，展翅鋁箔麥拉帶被協會制定使用。其相等于對于同時繞包普通鋁箔麥拉和聚酯麥拉帶，不僅大副送減少了操作工序，可以一次繞包成型，而且降低了20%的不良率。
四、電氣特性：主要作為抗電磁干擾用，通常情況是在1-100MHZ，屏蔽衰減70dB左右時，用展翅鋁箔麥拉就可以達到。
五、分切及包裝：分切最小寬度為6+8mm，內孔大小為52mm或76mm；收卷最大外徑為800mm，紙箱包裝。
